驱动型液压扭矩扳手专用套筒

名称：驱动型液压扭矩扳手专用套筒

更多推荐 > >

可在线通过咨询了解详情

通过以下按钮进入下一步

驱动型液压扭矩扳手专用套筒

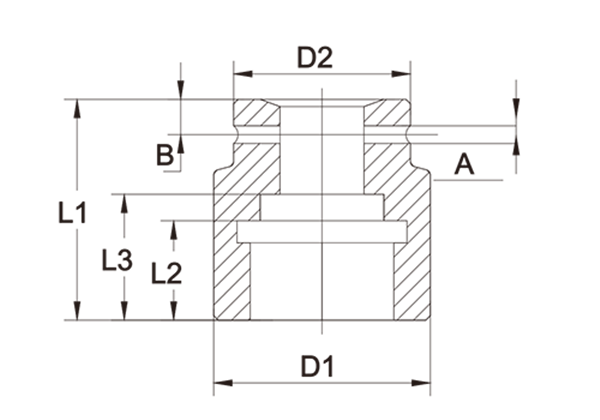

公制标准套筒参数表（可定制英制及各种规格的非标套筒）

螺栓规格		3/4″(JDW-07、1)				1″(JDW-3)				1-1/2″(JDW-5、8、10)				2-1/2″(JDW-15、20、25、35、50)
直径	对边	L1	L2	D1	D2	L1	L2	D1	D2	L1	L2	D1	D2	L1	L2	D1	D2
M16	24	54	32	40	40
M18	27	54	32	42	42
M20	30	54	32	46	44	59	32	54	54
M22	34	54	32	48	44	59	32	58	58
M24	36	57	32	53	44	62	32	59	59	85	44	74	74
M27	41	58	33	60	44	65	38	67	54	85	44	74	74
M30	46	63	38	66	44	65	38	74	54	85	44	74	74
M33	50	65	40	71	44	70	43	79	60	90	45	79	79
M36	55	70	45	77	54	80	52	84	60	90	45	84	84	100	57	86	114
M39						85	57	89	60	100	45	94	94	100	52	119	119
M42						85	58	98	70	100	45	98	80	100	52	119	119
M45						90	62	104	70	105	50	104	80	120	67	128	128
M48						95	65	108	70	110	50	118	85	120	67	128	128
M52										115	55	118	90	130	71	128	128
M56										125	60	128	90	130	71	129	129
M60										125	60	139	90	140	73	139	139
M64										130	65	139	90	140	73	139	139
M68										135	70	144	90	140	81	148	130
M72										135	70	149	90	150	89	149	130
M76										135	70	158	90	150	90	158	130
M80										135	70	159	90	150	98	168	130
M85										135	70	168	95	150	98	178	130
M90										155	93	189	95	170	98	188	130
M95														170	114	198	130
M100														170	122	210	152
M105														190	140	216	152
M110														190	140	229	152
M115														190	140	241	152
