名称：JHW系列中空型液压扭矩扳手

更多推荐 > >

可在线通过咨询了解详情

通过以下按钮进入下一步

JHW系列超薄中空型液压扭矩扳手


● 最大工作压力70 MPa，精度达到±3%

● 从232～44593 N.m共5个型号

● 360°×180°旋转油管接头，无使用空间限制

● 专为大扭矩螺栓的坚固和拆卸而设计

●最薄的尺寸设计却达到了最大的强度

● 直接作用于螺母，扭矩更精准，更轻便

● 有各种各样的工作头，变径套以适应更多的工况

●铝钛合金一体成型机身，高强度，高韧性

●新型防松接头，保证油路畅通

JHW系列中空型液压扭矩扳手选型表

型号	JHW-2		JHW -4		JHW -8		JHW -14	JHW -30
扭矩(N.m)	232～2328	241～2414	585～5858	647～6474	1094～10941	1177～11774	1852～18521	4188～41882	4459～44593
螺母对边(mm)	16～55	60	34～65	70～80	41～95	100～105	50～117	110～155	160～175
动力头重量(kg)	1.2	1.2	2.2	2.2	3.4	3.4	5.6	12	12
工作头重量(kg)	1.6	1.7	4.4	4.6	8	8.4	11.6	29	30

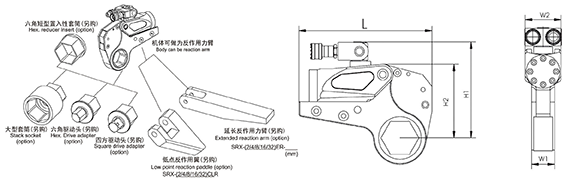

L	186.1	186.1	245	246	294/299.5	300.5	361	420	431
H1	134.4	137.1	173.9	183.9	206.5	215.5	238.7	302.7	315.2
H2	102.3	105	135.7	145.7	168.5	177.5	204	272.2	284.7
W1	32	32	42	42	53	53	64	85	85
W2	51	51	66	66	83	83	98.5	131	131

JHW系列液压扭矩扳手工作头选型表‍

JHW-2				JHW -4				JHW -8				JHW -14				JHW -30
型号	R	A	最大扭矩	型号	R	A	最大扭矩	型号	R	A	最大扭矩	型号	R	A	最大扭矩	型号	R	A	最大扭矩
2JHW-19	27	16	2328	4JHW-34	36	16	2510	8JHW-41	46	22	10941	14JHW-50	60	31	18521	30JHW-110	89	25	41882
2JHW-22	27	14	2328	4JHW-36	36	15	2510	8JHW-46	46	19	10941	14JHW-55	60	28	18521	30JHW-115	95	28	41882
2JHW-27	27	11	2328	4JHW-41	39	15	5021	8JHW-50	46	17	10941	14JHW-60	60	25	18521	30JHW-117	95	27	41882
2JHW-30	29	12	2328	4JHW-46	42	15	5858	8JHW-55	50	18	10941	14JHW-65	60	22	18521	30JHW-120	95	25	41882
2JHW-32	29	11	2328	4JHW-50	44	15	5858	8JHW-60	52	17	10941	14JHW-70	60	19	18521	30JHW-125	101	29	41882
2JHW-34	31	11	2328	4JHW-55	46	14	5858	8JHW-65	55	17	10941	14JHW-75	63	19	18521	30JHW-130	101	26	41882
2JHW-36	31	10	2328	4JHW-60	50	15	5858	8JHW-70	58	17	10941	14JHW-80	66	19	18521	30JHW-135	104	26	41882
2JHW-41	34	10	2328	4JHW-65	53	15	5858	8JHW-75	60	17	10941	14JHW-85	69	19	18521	30JHW-140	110	29	41882
2JHW-46	37	10	2328	4JHW-70	56	15	6474	8JHW-80	63	16	10941	14JHW-90	72	20	18521	30JHW-145	110	26	41882
2JHW-50	40	11	2328	4JHW-75	59	15	6474	8JHW-85	66	16	10941	14JHW-95	74	19	18521	30JHW-150	116	29	41882
2JHW-55	43	11	2328	4JHW-80	61	15	6474	8JHW-90	69	17	10941	14JHW-100	77	19	18521	30JHW-155	116	26	41882
2JHW-60	46	11	2414					8JHW-95	71	16	10941	14JHW-105	80	19	18521	30JHW-160	128	36	44593
								8JHW-100	75	17	11774	14JHW-110	83	19	18521	30JHW-165	128	33	44593
								8JHW-105	78	17	11774	14JHW-115	87	20	18521	30JHW-170	128	30	44593
												14JHW-117	87	19	18521	30JHW-175	128	27	44593
