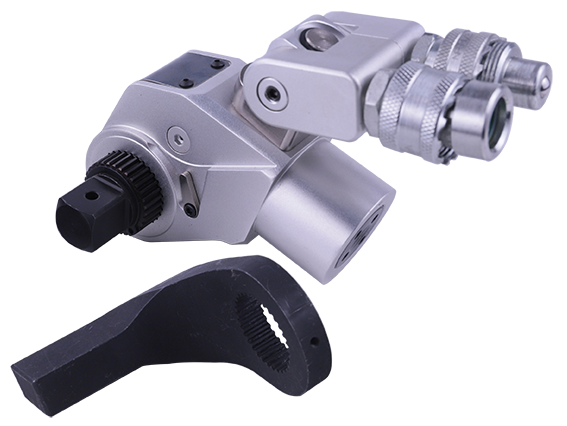

JDWP系列驱动型液压扭矩扳手
MXTA系列液压扭矩扳手是我公司最早投放国内市场的一款专业级别的
扳手。其铝钛合金的航空材料扳手重量轻，强度高，小巧的机身可以帮你
完成重要的任务。MXTA系列驱动型液压扭矩扳手拥有最大48666 Nm的扭
矩，可以出色完成每一个螺栓的锁紧与拆卸工作。我公司产品提供合球售
后服务，拥有完整的配套供应能力。
● 最大工作压力70 MPa，精度达到±3%
● 从183～48666 Nm共8个型号
● 360°×180°旋转油管接头，无使用空间限制
● 方驱连接高强度套筒工作，螺栓适应范围广
● 扳机式锁扣，可将360°微调式反力臂放置在
任意的固定支点上
●铝钛合金一体成型机身，高强度，高韧性
●新型防松接头，保证油路畅通
MXTA系列驱动型液压扭矩扳手选型表
型号 | 1 MXTA | 3 MXTA | 5 MXTA | 8 MXTA | 10 MXTA | 20 MXTA | 25 MXTA | 35 MXTA |
扭矩范围（Nm） | 183～1837 | 451～4512 | 752～7528 | 1078～10780 | 1551～15516 | 2666～26664 | 3472～34725 | 4866～48666 |
螺栓规格（M） | 16～36 | 22～48 | 27～56 | 30～64 | 36～72 | 42～90 | 48～100 | 64～120 |
重量（kg） | 2 | 4 | 7 | 9.1 | 13.1 | 25 | 31 | 45 |

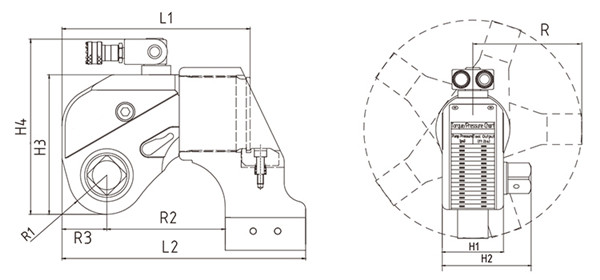

L1 | 133.5 | 169 | 202.5 | 216 | 237.5 | 299.5 | 313 | 361.5 |
L2 | 185.5 | 242 | 283.5 | 309 | 340.5 | 466.5 | 461 | 496.5 |
H1 | 50 | 68 | 80 | 90 | 100 | 120 | 137 | 153 |
H2 | 72 | 95 | 123 | 134 | 142 | 183 | 200 | 216 |
H3 | 95.5 | 127 | 149 | 167 | 182 | 220 | 247 | 282 |
H4 | 131 | 176.5 | 198.5 | 216.5 | 231.5 | 269.5 | 296.5 | 331.5 |
R1 | 26 | 34 | 39 | 47 | 51 | 59 | 66 | 77 |
R2 | 99 | 134 | 152 | 171 | 174 | 250.5 | 250.5 | 271 |
驱动轴（英寸） | 3/4″ | 1″ | 1-1/2″ | 1-1/2″ | 1-1/2″ | 2-1/2″ | 2-1/2″ | 2-1/2″ |
