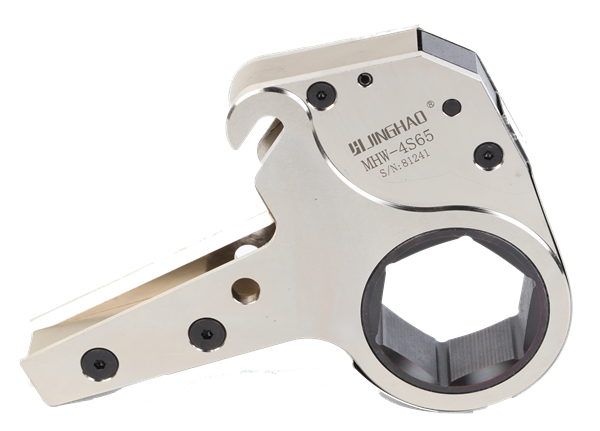

H系列超薄中空型液压扭矩扳手工作头
每个型号的H系列中空型液压扭矩扳手动力头都有一整套的工作头
与其对应，涵盖了这个型号的动力头所能提供的扭矩范围内所有尺寸的
螺栓。为螺栓选取合适的工作头的时候要注意螺栓和墙边的距离要大于
工作头内六角边与工作头外缘的距离。要特别注意螺栓与螺栓之间是否

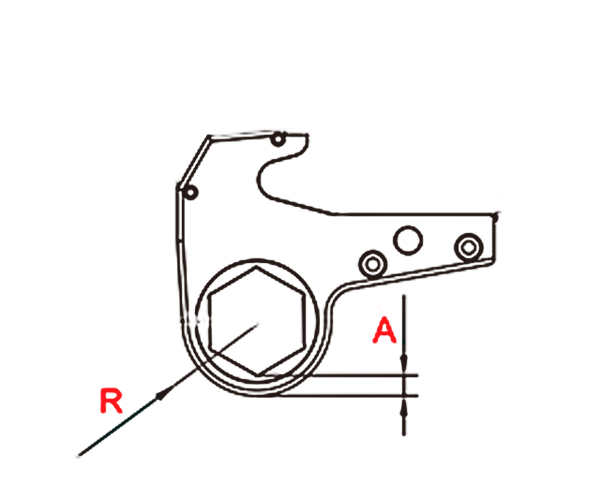

有足够的空间，下表中的R和A值能帮助您选择到合适的工作头。
H系列超薄中空型液压扭矩扳手工作头选型表
H27 | H54 | H120 | H210 | H430 | |||||||||||||||
型号 | R | A | 最大扭矩 | 型号 | R | A | 最大扭矩 | 型号 | R | A | 最大扭矩 | 型号 | R | A | 最大扭矩 | 型号 | R | A | 最大扭矩 |
H27-19 | 26 | 15 | 2625 | H54-27 | 36 | 19 | 5372 | H120-50 | 44 | 15 | 11737 | H210-70 | 59 | 18 | 21216 | H430-80 | 72 | 25 | 43792 |
H27-22 | 26 | 14 | 2625 | H54-30 | 35 | 17 | 5372 | H120-55 | 47 | 15 | 11737 | H210-75 | 62 | 18 | 21216 | H430-85 | 78 | 28 | 43792 |
H27-27 | 26 | 11 | 2625 | H54-32 | 35 | 16 | 5372 | H120-60 | 50 | 15 | 11737 | H210-80 | 65 | 18 | 21216 | H430-90 | 78 | 25 | 43792 |
H27-30 | 28 | 11 | 2625 | H54-34 | 35 | 16 | 5372 | H120-65 | 53 | 15 | 11737 | H210-85 | 68 | 21 | 21216 | H430-95 | 84 | 28 | 43792 |
H27-32 | 28 | 10 | 2625 | H54-36 | 35 | 14 | 5372 | H120-70 | 56 | 15 | 11737 | H210-90 | 71 | 18 | 21216 | H430-100 | 84 | 26 | 43792 |
H27-34 | 31 | 11 | 2625 | H54-41 | 35 | 11 | 5372 | H120-75 | 58 | 15 | 11737 | H210-95 | 77 | 21 | 21216 | H430-105 | 90 | 28 | 43792 |
H27-36 | 31 | 10 | 2625 | H54-46 | 37 | 11 | 5372 | H120-80 | 61 | 15 | 11737 | H210-100 | 77 | 18 | 21216 | H430-110 | 94 | 31 | 43792 |
H27-41 | 34 | 10 | 2625 | H54-50 | 41 | 12 | 5372 | H120-85 | 66 | 16 | 14349 | H210-105 | 79 | 18 | 23124 | H430-115 | 94 | 28 | 43792 |
H27-46 | 37 | 10 | 2625 | H54-55 | 44 | 13 | 5372 | H120-90 | 69 | 16 | 14349 | H210-110 | 87 | 24 | 23124 | H430-117 | 94 | 28 | 43792 |
H27-50 | 40 | 11 | 3068 | H54-60 | 47 | 12 | 5372 | H120-95 | 71 | 16 | 14349 | H210-115 | 87 | 21 | 23124 | H430-120 | 101 | 31 | 48481 |
H27-55 | 42 | 11 | 3068 | H54-65 | 50 | 12 | 5372 | H120-100 | 77 | 22 | 14349 | H430-125 | 101 | 28 | 48481 | ||||
H27-60 | 50 | 10 | 3068 | H54-70 | 52 | 12 | 6037 | H120-105 | 77 | 19 | 14349 | H430-130 | 101 | 25 | 48481 | ||||
H54-75 | 56 | 12 | 6037 | H430-135 | 105 | 26 | 48481 | ||||||||||||
H54-80 | 58 | 12 | 6037 | H430-140 | 110 | 29 | 48481 | ||||||||||||
H430-145 | 110 | 26 | 48481 | ||||||||||||||||
H430-150 | 115 | 29 | 48481 | ||||||||||||||||
H430-155 | 115 | 26 | 48481 | ||||||||||||||||
H430-160 | 121 | 29 | 48481 | ||||||||||||||||
H430-165 | 121 | 26 | 48481 | ||||||||||||||||
H430-170 | 128 | 30 | 48481 | ||||||||||||||||
H430-175 | 128 | 27 | 48481 | ||||||||||||||||
